装甲艦
ARMORED SHIPS


基準排水量:12,100t 満載排水量:16,200t 全長:186.00m 幅:21.60m 吃水(最大):7.25m 主機/軸数:MAN式9気筒2サイクル・ディーゼル機関8基/2軸 出力:52,050馬力 速力(最大):28.5kt 航続力:20.0ktで8,900浬 兵装:52口径280㎜3連装砲2基、55口径150㎜単装速射砲8基、45口径88㎜単装高角砲3基、83口径37㎜連装機銃4基、65口径20㎜単装機銃10基、533㎜4連装魚雷発射管2基(1935年には52口径280㎜3連装砲2基、55口径150㎜単装速射砲8基、76口径88㎜連装高角砲3基、83口径37㎜連装機銃4基、65口径20㎜単装機銃10基、533㎜4連装魚雷発射管2基、アトラール・シェーア、アトミラール・グラーフ・シュペーは52口径280㎜3連装砲2基、55口径150㎜単装速射砲8基、105㎜高角砲6基、83口径37㎜連装機銃4基、65口径20㎜単装機銃10基、533㎜4連装水上魚雷発射管2基) 搭載機:水上偵察機2機 装甲:水線60㎜、主砲塔前楯140㎜、主砲塔天蓋105㎜、甲板40㎜、司令塔150㎜(アトミラール・シェーアは水線60㎜、主砲塔前楯140㎜、主砲塔天蓋105㎜、甲板45㎜、司令塔150㎜、アトミラール・グラーフ・シュペーは水線80㎜、主砲塔前楯140㎜、主砲塔天蓋105㎜、甲板45㎜、司令塔150㎜) 乗員:1,150名

↑ドイッチュラント級装甲艦ドイッチュラント(1933年新造時)

↑ドイッチュラント級装甲艦アトミラール・シェーア(1936年時)

↑ドイッチュラント級装甲艦アトミラール・グラーフ・シュペー

↑Image courtesy of Shipbucket.
艦名 NAME 艦種記号 建造所 就役日 退役日 除籍日 備考
ドイッチュラント Deutschland Deutsche Werke 1933/4/1
(1934/11/12?)

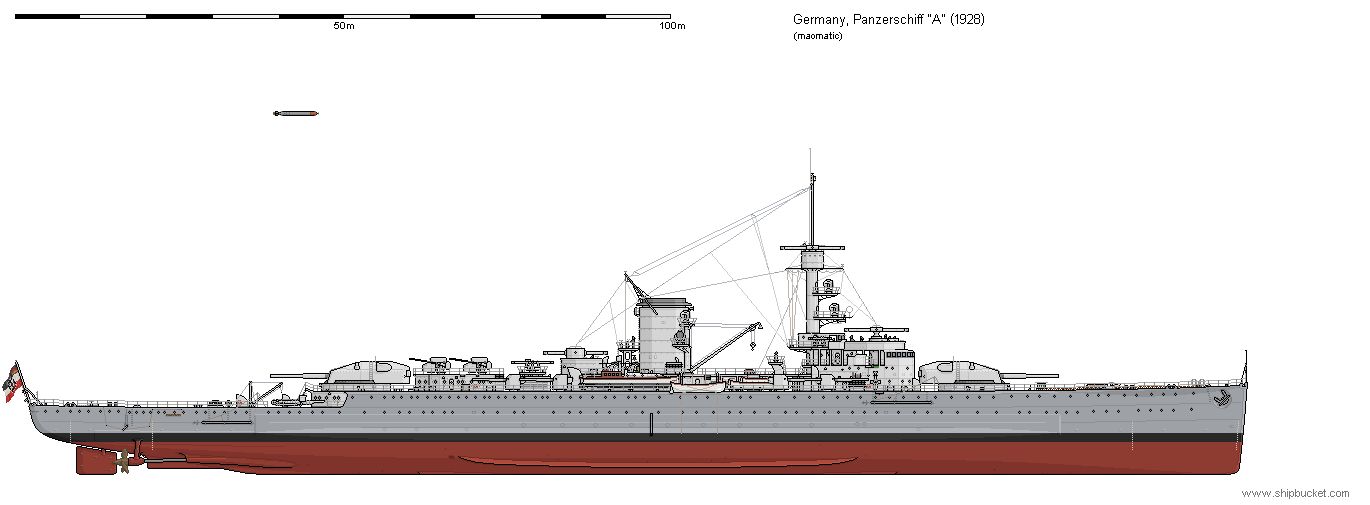

◎仮称艦名装甲艦A Panzerschiff A
◎1929/2/5 起工
◎1931/5/19 進水
◎艤装(~1931後半)
1937/5/29 スペインにて共和国空軍機の爆撃により損傷、後に修理
◎1939(1940/2?) 艦種を重巡洋艦に改める
☆ドイッチュラントの撃沈スコア(以下の艦船)
・1939/10/5 イギリスの商船Stonegate(バミューダ東方海域にて撃沈)
・1939/10/9 イギリスの商船City of Flint(ニューファンドランド島沖にて拿捕)
・1939/10/14 ノルウェーの商船Lorentz W. Hansen(ニューファンドランド島沖にて撃沈)
アトミラール・シェーア Admiral Scheer Wilhelmshaven 1934/11/12 ◎仮称艦名装甲艦B Panzerschiff B
◎1931/6/25 起工
◎1933/4/1 進水
1939/9/4 ヴィルヘルムスハーフェンにてイギリス空軍機の爆撃により損傷(不発弾)
◎1940初め オーヴァーホール、改装、艦種を重巡洋艦に改める
アトミラール・グラーフ・シュペー Admiral Graf Spee Wilhelmshaven海軍工廠 1936/1/6 ◎仮称艦名装甲艦C Panzerschiff C
◎1932/10/1 起工
◎1934/6/30 進水
1939/12/13 ラ・プラタ川河口沖にてイギリス巡洋艦の砲撃により損傷
◎1939/12/17 モンテヴィデオ港外にて沈没処分
◎2004/2/25 gunnery range-finding telemeterが引き揚げられる
☆アトミラール・グラーフ・シュペーの撃沈スコア(以下の艦船)
・1939/9/30 リヴァプールのBooth Steam Ship Co. の貨物船Clement(ペルナンブコ沖にて撃沈)
・1939/10/5 イギリスの商船Newton Beech(セント・ヘレナ島北方海域にて拿捕、10月9日に爆破処分)
・1939/10/7 イギリスの貨物船Ashlea(大西洋にて撃沈)
・1939/10/10 イギリスの商船Huntsman(大西洋にて拿捕、10月17日に沈没処分)
・1939/10/22 イギリスの貨物船Trevanion(大西洋にて撃沈)
・1939/11/15 イギリスのタンカーAfrica Shell(マダガスカル島南方海域にて撃沈)
・1939/12/2 イギリスの貨物船Doric Star(大西洋にて撃沈)
・1939/12/3 イギリスの商船Tairoa(大西洋にて撃沈)
・1939/12/13 イギリス海軍重巡洋艦Exeter(68、12、ラ・プラタ川河口沖にて損傷を与える
(←イギリス海軍重巡洋艦エクゼター(1942年時))
・1939/12/13 イギリス海軍軽巡洋艦Ajax(22、12、ラ・プラタ川河口沖にて損傷を与える
(←イギリス海軍軽巡洋艦リアンダー級(戦前時))


Update 17/02/27
